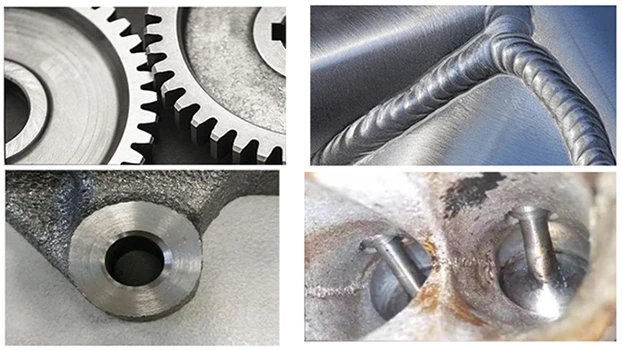

У области индустријске инспекције, квалитет одливака директно утиче на сигурност и поузданост производа. Као основно средство за-недеструктивно испитивање, одговарајући избор индустријског ендоскопа директно утиче на тачност и ефикасност идентификације дефекта. Суочени са одливцима са значајно различитим отворима, како можемо научно одабрати ендоскопску опрему?
Постоји блиска и међусобно рестриктивна веза између дубине поља ендоскопске камере и пречника цеви (обично се односи на унутрашњи пречник посматране цеви или шупљине).
Једноставно речено, основни однос је:
Под фиксним оптичким системом и даљином снимања, што је мањи пречник цеви, већа је ефективна дубина поља; што је већи пречник цеви, мања је ефективна дубина поља.
У наставку ћемо ово детаљно објаснити и из принципа и из перспективе практичне примене.
Основни принцип: Зашто овај однос постоји?
Прво, морамо да разумемо неколико кључних концепата:
Дубина поља
Односи се на распон удаљености испред и иза објекта који се фотографише, што омогућава јасну слику на предњој ивици сочива камере. Једноставније речено, опсег дубине на слици остаје јасан од напред ка назад.
Пречник цеви
Овде то можемо разумети као просторну дубину посматраног објекта или унутрашњи пречник шупљине. Он одређује распон удаљености између "предњег плана" и "позадине" субјекта.
Цирцле оф Блур
Тачка се на слици чини замућеном јер формира малу тачку (круг замућења) на сензору. Када је ова тачка довољно мала да је људско око или сензор не могу разликовати, сматрамо да је тачка оштра. Граница дубине поља одређена је прихватљивом величином круга замућења.
Срж односа лежи у ограничењу "позадине"

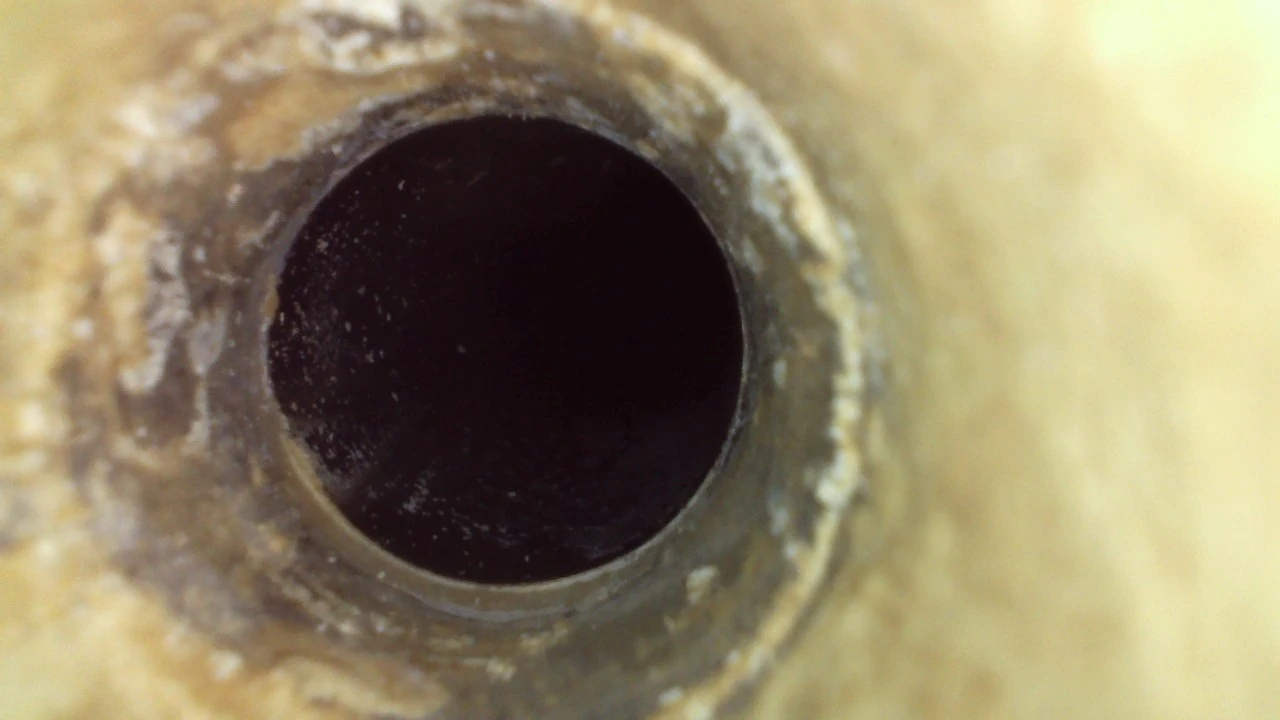

Када је пречник цеви мали
* Ваш "предњи план" је ближа страна унутрашњег зида цеви, а "позадина" је даља страна унутрашњег зида цеви.
* Због малог пречника цеви, ова "позадина" је физички веома близу сочиву. Чак и ако сочиво има неку могућност замућења, ова блиска „позадина“ ће врло вероватно и даље спадати у дубину поља.
* Резултат: Цео попречни-пресек, од ближег унутрашњег зида до даљег унутрашњег зида, је унутар дубине поља, а целокупна слика је оштра. Мали пречник цеви вам "помаже" јер не пружа довољно удаљену позадину да би постала замућена.
Када је пречник цеви велики
* Ваш "предњи план" може бити ткиво близу сочива, а "позадина" може бити удаљени унутрашњи зид цеви или других органа.
* Због великог пречника цеви, ова „позадина“ може бити физички удаљена од сочива и лако пада изван дубине поља објектива.
* Резултат: Када се фокусирате на ткиво у првом плану, удаљена позадина постаје веома замућена. Велики пречници цеви "изазивају" вашу дубину поља јер пружају довољно растојања да произведу приметно замућење.
Принципи подударања за отвор бленде и пречник сонде
* **Ултра-пречник цеви (мањи од или једнак 3 мм):** Потребна је ултра- ултра фина сонда, обично пречника испод 1,5 мм. Неопходан је-објектив са блиским фокусом са великим видним пољем (120 степени или више) и малом дубином поља. Такође треба узети у обзир дужину сонде.
* **Пречник микро-цеви (унутар 10 мм):** Сонда пречника 2 мм-4 мм је главни избор. Препоручује се сочиво са блиским фокусом са дубином поља од приближно 90 степени и опсегом од 5-30 мм.
* **Средњи пречник цеви (око 20 мм):** Може се изабрати ултра-широкоугаони- сочиво са видним пољем од 140 степени и дубином поља од 7-110 мм. Ово омогућава свеобухватно посматрање унутрашње слике цеви за ливење.
* **Large Tube Diameter (>30 мм):** Пречник сонде се може повећати на 6 мм-8 мм. Пожељно је сочиво са малим видним пољем (75 степени). Мали угао омогућава довољан унос светлости, дубоко видно поље и велики домет, омогућавајући снимање високе резолуције и јасно снимање финих дефеката.
Анализа компатибилности извора светлости и функције вођења
Услови осветљења и рад сонде су кључни помоћни параметри за обезбеђивање квалитета инспекције:
Конфигурација извора светлости: За преглед малих{0}}отвора бленде, препоручује се извор светлости у облику прстена- ЛЕД низа, пошто његово равномерно осветљење избегава преекспонирање у центру; за сценарије великог-отвора бленде, могу се изабрати ЛЕД светла велике-осветљености.
Могућност вођења: Четворосмерни{0}}зглобови за вођење постали су индустријски стандард, али за отворе<4mm, a mechanical guiding mechanism is recommended, as its response speed is more than 30% faster than electronic ones.
Видно поље, дубина поља и пречник цеви ендоскопске камере зависе{0}}о од сцене. Окружење малог-пречника објективно појачава ефекат дубине поља сочива, док окружења великог-пречника постављају веће захтеве за перформансе дубинске оштрине сочива. Приликом одабира или пројектовања ендоскопа, типичан пречник цеви (или величина простора) сценарија циљне примене мора бити једно од кључних разматрања.
